欢迎来到长春华凯热浸镀锌有限公司官方网站,谢谢您的支持!
设为首页 | 加入收藏
服务热线:
15643096666
网站首页 走进华凯 我能加工 新闻资讯 工程案例 在线客服 联系我们
新闻资讯 NEWS
联系我们 CONTACT US
地 址:吉林省九台市龙家堡镇(长吉北线25公路处)
电 话:15643096666
传 真:0431-82526568
邮 箱:1922137396@qq.com
网 址:ccduxin.com
新闻资讯 NEWS
您现在的位置:网站首页 > 新闻资讯 > 正文

为什么路灯杆必须要热镀锌

时间:2020-07-10 17:55:02 来源: 作者:

热镀锌也叫热浸锌和热浸镀锌是一种有效的金属防腐方式,主要用于各行业的金属结构设施上。是将除锈后的钢件浸入500℃左右融化的锌液中,使钢构件表面附着锌层,从而起到防腐的目的。

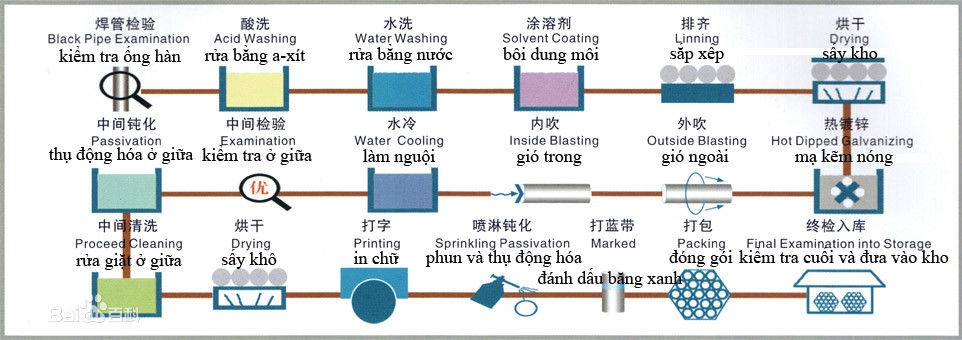

热镀锌工艺流程




热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程,工件表面在热浸镀时形成铁-锌合金层,才使得铁与纯锌层之间很好结合,其过程可简单地叙述为:当铁工件浸入熔融的锌液时,首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体,两种金属原子之间是融合,原子之间引力比较小。


热镀锌防护性能:


通常电镀锌层厚度5~15μm,而热镀锌层一般在35μm以上,甚至高达200μm。热镀锌覆盖能力好,镀层致密,无有机物夹杂。众所周知,锌的抗大气腐蚀的机理有机械保护及电化学保护,在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜,一定程度上减缓锌的腐蚀,这层保护膜(也称白锈)受到破坏又会形成新的膜层。


当锌层破坏严重,危及到铁基体时,锌对基体产生电化学保护,锌的标准电位-0.76V,铁的标准电位-0.44V,锌与铁形成微电池时锌作为阳极被溶解,铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。





当锌在固熔体中达到饱和后,锌铁两种元素原子相互扩散,扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移,逐渐与铁形成合金,而扩散到熔融的锌液中的铁就与锌形成金属间化合物,沉入热镀锌锅底,即为锌渣。当工件从浸锌液中移出时表面形成纯锌层,为六方晶体。其含铁量不大于0.003%。


冷镀锌热镀锌对比:


冷镀锌工艺用于保护金属防止腐蚀,用锌填料的涂料涂敷的方法将其涂在被保护事物表面,干燥之后形成锌填料涂层,在干燥涂层中具有含量的锌(达到95%)。钢铁是在冷却的条件下表面镀锌,而热镀锌是钢管在热浸的条件下对表面镀锌,它的附着力更强,不容易脱落,热镀锌管虽然也出现锈蚀的现象,但在很长的周期可以满足技术、卫生要求。


24 副本.jpg


因此,热镀锌抗腐蚀能力远远高于冷镀锌,热镀锌在十年里都不会生锈,冷镀锌在三个月内就可能生锈。


热镀锌的优点:


1、处理费用低:热浸镀锌防锈的费用要比其他漆料涂层的费用低;


2、持久耐用:在郊区环境下,标准的热镀锌防锈厚度可保持50年以上而不必修补;在市区或近海区域,标准的热镀锌防锈层则可保持20年而不必修补;


3、可靠性好:镀锌层与钢材间是冶金结合,成为钢表面的一部份,因此镀层的持久性较为可靠;


4、镀层的韧性强:镀锌层形成一种特别的冶金结构,这种结构能承受在运送及使用时受到机械损伤;


5、全面性保护:镀件的每一部分都能镀上锌,即使在凹陷处、尖角及隐藏处都能受到全面保护;


6、省时省力:镀锌过程要比其他的涂层施工法更快捷,并且可避免安装后在工地上涂刷所需的时间。


7、初期成本低:一般情况下,热浸锌的成本比施加其他保护涂层要低,原因很简单,其他保护涂层如打砂油漆是劳力密集的工序,反之热浸锌的工序为高机械化,紧密控制的厂内施工。


8、检验简单方便:热浸锌层可以目视及简单的非破坏性涂层厚度表作测试


9、可靠性:热浸锌的规格一般按照BS EN ISO 1461执行,规限其最低的锌层厚度,所以其防锈年期及表现是可靠及可预计的。


所以作为长春路灯杆热侵镀锌行吉林路灯杆热镀锌业以及长春路灯杆热镀锌行业来说,华凯热镀锌绝对是您最佳的选择。


全国免费客服热线
15643096666
欢迎您拨打客服热线
进行咨询与反馈
我们的官网 我们的微信
Copyright·2015. All rights reserved. 版权所有:长春华凯热浸镀锌有限公司 吉ICP备14003450号-1 建议使用 IE6.0 以上浏览器 1024*768及以上分辨率
